粗拉的主要工序：水平放線→拉絲→水平收線。

　　1、工字輪被放上水平放線機。

　　2、線材由放線機進入拉絲機。經過八次拉拔和八次卷筒冷卻，實現Φ4.9mm線材到Φ2.1mm線材的軋制。在最后一個卷筒后面，裝有一個舞臂單元，使拉絲機和收線機/收卷機保持同步。

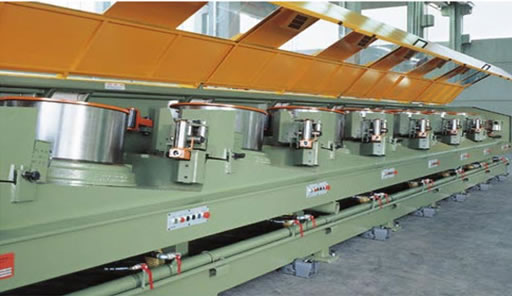

粗拉機參考圖片

　　3、線材由拉絲機進入水平線軸收線機。排線是氣動執行，通過一個對同步齒型帶起作用的夾具來完成。在完成一軸的繞制后，線材被切斷。線軸的更換和移動需手動完成，彈出則是氣動。

　　中拉的主要工序：水平放線→拉絲→水平收線。

　　1、工字輪被放上水平放線機。

　　2、線材由放線機進入拉絲機。經過十一次拉拔和十一次卷筒冷卻，實現Φ2.1mm線材到Φ0.6mm線材的軋制。模具采用直接水冷。模具的裝填是直接從頂部裝填，非常方便且節約時間，和普通的模具盒一樣。在最后一個卷筒后面，裝有一個舞臂單元，使拉絲機和收線機/收卷機保持同步。

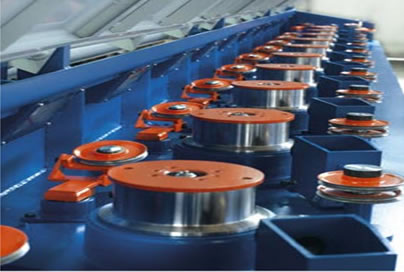

中拉機參考圖片

　　3、線材由拉絲機進入水平線軸收線機。排線是氣動執行，通過一個對同步齒型帶起作用的夾具來完成。在完成一軸的繞制后，線材被切斷。線軸的更換和移動需手動完成，彈出則是氣動。

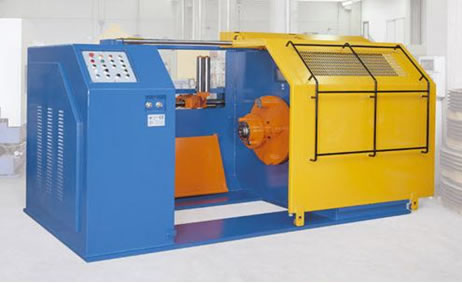

中拉機收線機參考圖片
