3、馬氏體轉(zhuǎn)變
       馬氏體：碳在α-Fe中的過飽和固溶體稱為馬氏體，用符號(hào)“M”表示。在MS線以下過冷奧氏體發(fā)生的轉(zhuǎn)變稱馬氏體轉(zhuǎn)變，馬氏體轉(zhuǎn)變通常在連續(xù)冷卻時(shí)進(jìn)行，是一種低溫轉(zhuǎn)變。
       馬氏體組織形貌：低碳馬氏體組織通常呈板條狀M；高碳馬氏體組織通常呈針葉狀M。
       馬氏體性能：馬氏體的強(qiáng)度和硬度主要取決于馬氏體的含碳量。隨著馬氏體含碳量的提高，其強(qiáng)度與硬度也隨之提高。低碳馬氏體具有良好的強(qiáng)度及一定的韌性；高碳馬氏體硬度高、脆性大。

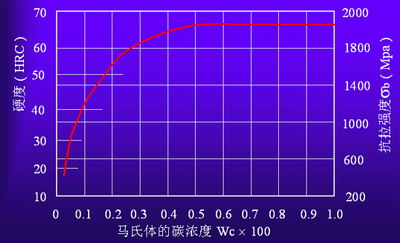

 馬氏體的碳含量與性能的關(guān)系

　　馬氏體轉(zhuǎn)變特點(diǎn)：
（1）馬氏體轉(zhuǎn)變是在一個(gè)溫度范圍內(nèi)（MS ~ Mf)連續(xù)冷卻完成的，馬氏體點(diǎn)Ms和Mf主要與奧氏體的含碳量有關(guān)。
（2）馬氏體轉(zhuǎn)變具有不完全性。如果把奧氏體過冷到室溫不能得到全部馬氏體，而保留一定量的奧氏體，這種在冷卻過程中發(fā)生相變后仍在環(huán)境溫度下存在的奧氏體稱殘余奧氏體。殘余奧氏體不僅降低鋼件的硬度和耐磨性，而且影響鋼件的尺寸穩(wěn)定性，要使殘余奧氏體繼續(xù)向馬氏體轉(zhuǎn)變，就要將淬火鋼繼續(xù)冷卻至室溫以下（如冰柜冷可卻至0℃以下；干冰+灑精可冷卻至–78℃；液氮可冷卻至–183℃），這種處理方法叫做冷處理。對(duì)于如精密刀具、精密量具、精密軸承、精密絲桿等一些尺寸要求高的工件均應(yīng)在淬火后進(jìn)行冷處理。
（3）馬氏體轉(zhuǎn)變的速度極快，屬非擴(kuò)散型相變，一般不需要孕育期。
（4）馬氏體轉(zhuǎn)變會(huì)引起鋼的體積膨脹。由于馬氏體的比容比奧氏體大，通常又是在較大的冷卻速度下發(fā)生轉(zhuǎn)變，鋼件內(nèi)外溫差大，所以會(huì)產(chǎn)生很大的內(nèi)應(yīng)力，這是導(dǎo)致淬火鋼出現(xiàn)變形和開裂的主要原因，應(yīng)引起足夠的重視。


　　　　　　　　　　　　　　　　　　　　　　　　　　——本文摘自網(wǎng)絡(luò)
